一、 系统目标:

视频监控系统是整个生产调度监控管理系统中的重要组成部分，是在网络环境的基础上实现分控功能的子系统。从而达到处于管理平台上的各级领导随时随地通过网络环境监管作业区的安全生产及设备运营状况，根据运营状况采取有效措施及时调整管理措施的目标。

二、 系统设计原则

本系统方案设计遵循“功能齐全，技术先进，实用可靠，扩展性好，有利管理，投资合理”的原则，具体为：

功能齐全：系统集视频监控、防盗报警、 网络传输等多种功能于一体，并有机结合起来，实现全方位保护。

技术先进：所选设备应用于各种技防领域。

实用可靠：整个系统可进行全天24小时实时监控和录像，全部性能指标均达到国家要求，系统安全运行不低于20000小时； 通过超低照度摄像机，监视各防护区域情况；具有正常连续录像、视频移动感知录像、联动录像等多种录像模式，各种模式可交替设置，实现监控和存储的智能化，节省硬盘空间。

扩展性好：系统的设计应留出扩充的余地，以方便需要时能进行扩充，因此主机设备选用考虑标准结构系统。

有利管理：系统通过对作业区各重要区域的监控，不仅提高了该单位技防的现代化水平，节约了大量的人力、物力，而且为保卫管理部门进行安全防范控制提供了先进的管理手段。

投资合理：系统所选用的设备性能卓越，价格合理，返修率低，在满足系统实用需求的基础上，尽可能降低工程造价。

三、 方案设计概述

1、设计概要

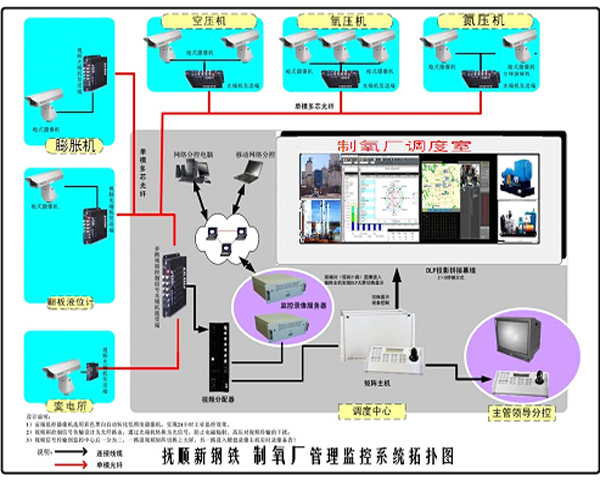

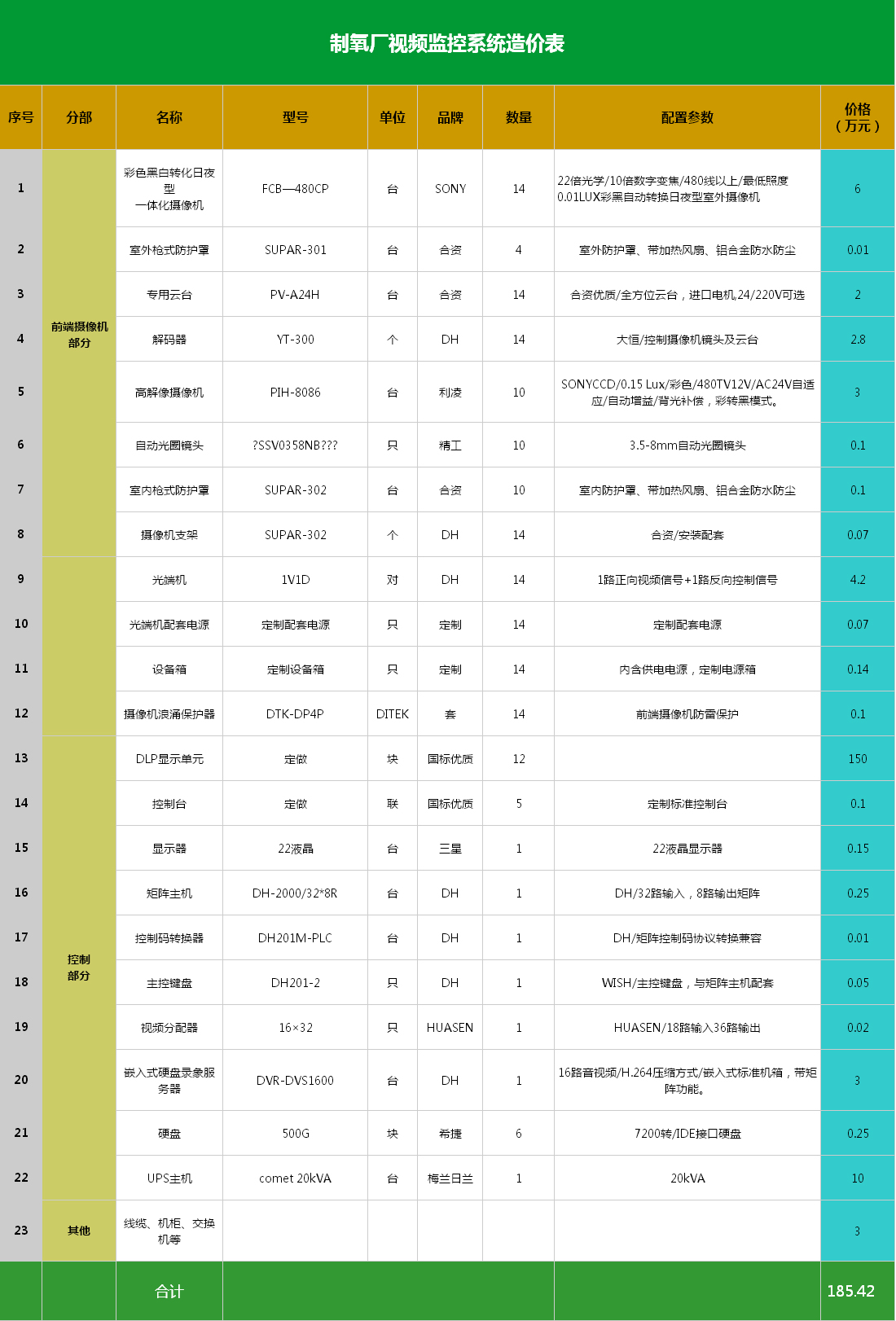

整个系统在前端配置16个摄像机 采用光端机＋光纤进行视频信号的传输，前端摄像机视频信号和控制信号通过视频线缆接入光端机，转换成光信号进行传输，接入放置于控制中心的网络视频服务器。通过厂区配置的大屏幕系统，进行视频监控的显示。系统可以直接连接到交换机，实现监控的网络化，局域网上的计算机可以在远端实现对前端的监看和控制，等级不同的用户控制权和监看权不同。具体设计如下：

1)、数字化结构

采用了数字化结构，系统结构简单，组网方便。不同的区域因为监控点数量不同，除了在视频服务器数量上会有所不同之外，相互之间结构非常类似。

前端设备主要由摄像机、镜头、解码器及光端机等组成。

前端摄像机图像信号通过视频线光端机、光缆接入视频服务器，云台镜头控制信号通过连接视频服务器的带数据光端机、光缆由视频服务器反向输出到前端云台镜头解码器，通过解码对云台方向、镜头变倍等动作进行控制。

前端摄像机信号通过BNC头直接从摄像机后端输出，经过视频线传输至中心机房的网络视频服务器的视频输入端。

云台转动、摄像机镜头变倍聚焦的控制信号由网络视频服务器的RS485口输出，通过控制线分别传输至球机解码板。通过解码输出控制信号到云台和摄像机，从而实现对前端设备的控制。

2）、摄像机配置

防护罩配置有雨刮器，在下雨或监视窗口表面玻璃有灰时可通过远端监控终端软件开启雨刮器进行处理，对系统整体监视效果有很大的提高。

摄像机安装方式主要有立杆安装、吊装、墙壁安装等方式。不同安装方式需要不同安装附件，根据现场具体情况二次设计确定，相关附件费用在二次设计中增加。

3）、传输方式

传输方式上采用了视频电缆传输结合光缆传输的方式，传输距离小于200米（含200米距离）的摄像点采用视频电缆直接传输；在传输距离大于200米的摄像点全部采用光缆传输。

4)、 数字视频服务器（主机）

前端摄像机的视频信号与控制信号均接入视频服务器，通过视频服务器统一控制。系统核心设备为数字视频服务器，各子区域系统根据实际监控点接入情况选用16路视频服务器，通过前端的解码器，能够实现对前端摄像机云台镜头的控制、以及录像功能；视频服务器具有多画面分割功能，可以在显示器上分别以全屏、四画面、九画面、十六画面方式显示。客户端通过安装管理软件，可以对视频服务器进行管理；并且管理软件可以通过编程实现对任意摄像机信号在液晶显示器上进行固定或时序的切换显示，对前端的摄像机可以叠加摄像机号、地址、时间、楼层显示等信息，以及实现对前端云台镜头的控制、画面的显示、切换、多画面分割。

1、系统核心设备视频服务器具有标准以太网接口可以直接连接到交换机，实现监控的网络化，局域网上经过授权的监控计算机可以在远端实现对任意或部分前端的监看和控制，等级不同的用户控制权和监看权不同。

2、具体设计如下：通过监控系统对以下主要设备进行监控，空冷塔翻板液位计、空压机、氧压机、氮压机、膨胀机、变电所等。

四、 系统功能

1. 监控中心功能

1）可实时显示任意一路或多路监控点的影音信息，进行实时监测。

2）可对任一路摄像机的显示效果、录像速度进行设置，以达到最佳效果。

3）可对某一路或某几路重要监控点的图像进行多种模式的存储录像。

4）重要录像资料可以备份和播放。

5）可对录像资料进行多种智能检索和回放。

6）可任意控制前端云台和摄像机镜头，选取最佳角度和距离监测现场情况。

7）具备强大的联网传输功能，可将各路监控信号远传广域网，实现网络监控。

8）可在主控室安装模拟电视墙，增强显示效果；

9）通过在数字智能型控制主机上的设置，可将监控信号上传到internet网，实现远程监控。

2. 分控客户端功能

1）客户端可以随时访问任意前端的视频图像；

2）客户端可以控制前端摄像机云台；

3）客户端可以接收前端的报警信号，同时可以进行报警录像；

4）在客户端可以远程控制前端灯光照明等外部设备；
